Pourquoi la réparation des détails détermine l'aspect final d'un projet de mur
Les attaches visibles, les panneaux qui se soulèvent sur les bords et les coutures qui s'ouvrent après un hiver sont généralement imputés au matériau des panneaux. En pratique la cause est souvent le système de fixation. Lorsqu'un projet est planifié autour de la couleur et du profil du panneau et que le clip est traité après coup, les problèmes ont tendance à apparaître sur le mur au bout de quelques mois. Ce guide explique comment un clip de montage de panneau mural caché en acier inoxydable fonctionne, où il s'adapte et comment le spécifier et l'installer pour que la surface finie reste plate et propre.
Le guide est rédigé pour les entrepreneurs, les architectes d'intérieur, les distributeurs et les acheteurs de projets qui ont besoin d'une référence pratique. Il couvre la structure de base, les choix de matériaux, la compatibilité avec les types de panneaux courants, l'installation étape par étape, l'espacement pour le mouvement thermique, la conception des joints, la maintenance et une courte liste de contrôle d'approvisionnement. Lorsqu'un nombre est indiqué, il s'agit d'une valeur de planification typique qui doit être vérifiée par rapport aux propres instructions du fabricant du panneau.
Règle de planification : Choisissez le système de fixation avant de finaliser le profil du panneau, car l'espacement des clips et la profondeur du support affectent tous deux la disposition de l'ensemble du mur.
Ce que fait un clip de montage caché à l'intérieur d'un système de panneaux muraux
Structure et rôle de base

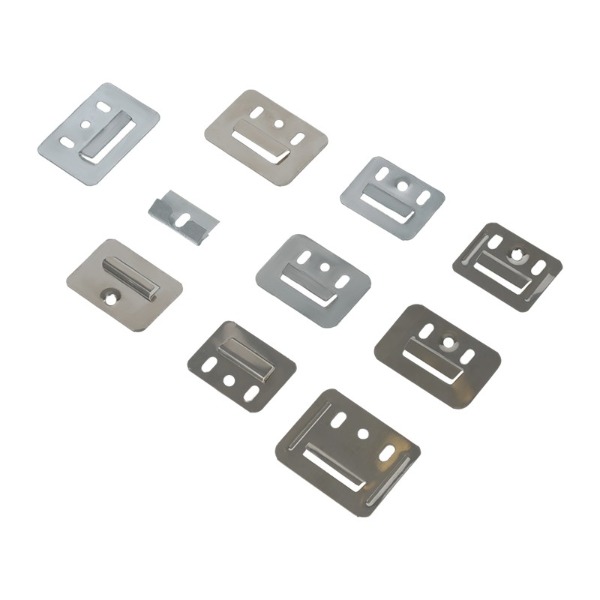

Un clip dissimulé est un petit raccord métallique qui se fixe au cadre mural ou au substrat et maintient le bord d'un panneau dans une rainure ou une lèvre. Étant donné que la connexion se fait derrière le panneau, la surface visible ne montre que les lignes de joint. Le clip supporte le poids du panneau et résiste aux forces de traction des personnes appuyées sur le mur ou des mouvements à proximité dans le bâtiment.
Avantages clés
- Visage propre : aucune tête de vis ou capuchon de protection n'est visible, de sorte que la surface se lit comme un plan continu.
- Matériau stable : l'acier inoxydable conserve sa forme sous des charges répétées et résiste à la rouille dans l'humidité ordinaire.
- Disposition réglable : les clips peuvent être repositionnés le long de la ligne de fourrure pour correspondre à la longueur du panneau et à l'emplacement des joints.
- Réparation plus facile : un seul panneau peut souvent être libéré et réinstallé sans endommager ses voisins.
Instantané de spécification typique
| Paramètre | Valeur ou note typique |
|---|---|
| Matériel | Inox, nuance sélectionnée pour l'environnement du chantier |
| Taille de référence | Environ 38 par 48 mm |
| Méthode de fixation | Dissimulé, emboîtable avec le bord du panneau |
| Panneaux adaptés | Panneaux décoratifs en PVC, WPC et composites |
| Utilisation typique | Murs intérieurs, cloisons et bardages |
L'acier inoxydable par rapport aux autres matériaux de clips
La sélection des matériaux modifie le comportement d'un clip tout au long de la durée de vie du mur. Les projets d’intérieur supposent souvent que n’importe quel métal fera l’affaire, mais l’humidité, les cycles de température et les produits de nettoyage agissent tous sur la fixation au fil du temps. La comparaison ci-dessous reflète les observations générales de l’industrie plutôt que la certification des laboratoires ; elle doit donc être utilisée comme point de départ pour les spécifications.
| Matériel | Résistance à la corrosion | Rigidité sous charge | Application typique |
|---|---|---|---|
| Acier inoxydable | Élevé, surtout dans les pièces humides | Haut, conserve sa forme sous charge | Intérieurs commerciaux et longue durée |
| Plastique | Très élevé | Faible à modéré, peut s’accentuer avec le temps | Aménagement résidentiel léger ou temporaire |
| Acier au carbone revêtu | Modéré, dépend de l'intégrité du revêtement | Élevé quand neuf | Zones intérieures sèches avec une durée de vie courte |
| Aluminium | Bon | Modéré, plus léger mais moins rigide | Panneaux légers à faible charge |
Sur place, les clips échouent rarement lors d’un seul événement dramatique. Ils se desserrent par petites étapes lorsqu'un joint de panneau s'ouvre, que le substrat bouge ou qu'un support se plie légèrement lors de la manipulation. L'acier inoxydable a tendance à conserver sa géométrie malgré ces petites contraintes, c'est pourquoi les projets commerciaux le spécifient souvent même lorsque le panneau lui-même est peu coûteux.
Conseil de spécification : à proximité des cuisines, des piscines ou des couloirs qui sont fréquemment nettoyés, demandez une qualité et une finition qui correspondent à la routine de nettoyage, et pas seulement à la couleur du panneau.
Quels systèmes de panneaux muraux fonctionnent avec des clips cachés
Les clips cachés sont plus utiles avec les panneaux dont le profil de bord est conçu pour s'emboîter ou pour recevoir un clip. Trois familles sont courantes sur le marché, et chacune a ses propres exigences. Les contrôles ci-dessous s'appliquent aux panneaux muraux en PVC, aux panneaux muraux WPC et aux panneaux décoratifs composites, qui couvrent ensemble la plupart des projets de revêtement intérieur utilisant une fixation dissimulée.
Panneaux muraux en PVC
Les panneaux en PVC rigide ont généralement un profil à rainure et languette. Le clip se place à l'arrière de la rainure et le panneau suivant se verrouille dessus. Étant donné que le PVC a une rigidité relativement faible, l'espacement des clips doit être plus serré près des extrémités des panneaux pour éviter de se courber au milieu des longues planches.

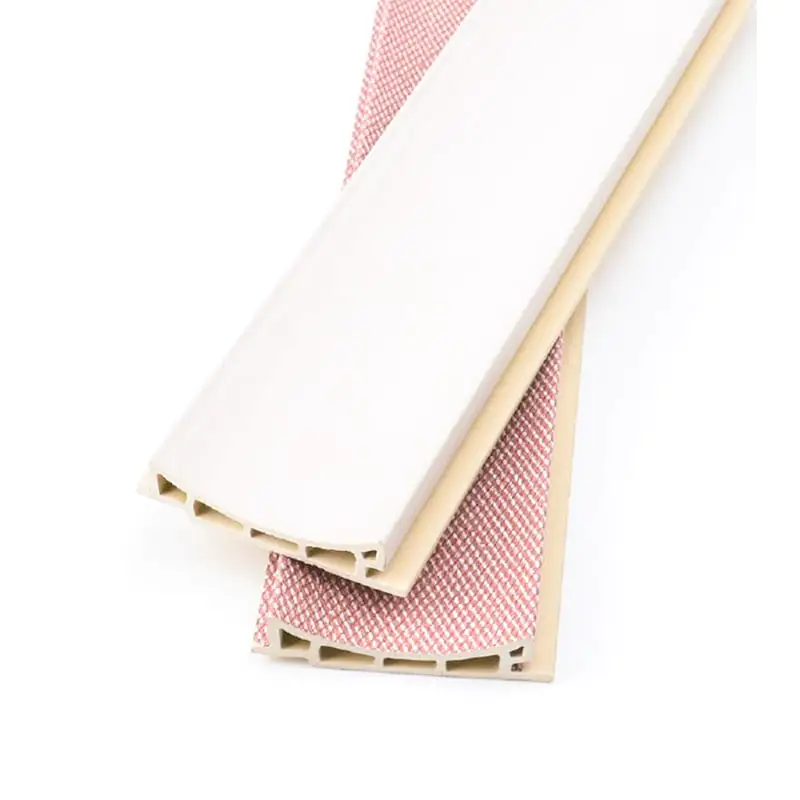

Panneaux muraux WPC
Les panneaux composites bois-plastique sont plus lourds et réagissent plus fortement à l’humidité que le PVC. Le clip a besoin d'une fente suffisamment longue pour permettre au panneau de bouger sans trembler. De nombreuses équipes choisissent un clip avec un léger réglage afin que le joint puisse être aligné une fois les premières planches fixées.
Panneaux décoratifs composites
Les planches composites peuvent avoir un dos plus épais ou un rebord plus large. Confirmez l’épaisseur des lèvres et la profondeur de la rainure avant de commander. Un clip trop peu profond maintiendra la planche sans serrer, tandis qu'un clip trop profond peut empêcher une assise complète. Vérifiez ces dimensions par rapport à un échantillon physique plutôt qu'à un dessin seul.
Liste de contrôle de compatibilité
Confirmez que la profondeur de la rainure ou du rebord correspond à la tête du clip.
Vérifiez le poids du panneau par rapport au nombre de points de fixation par mètre carré.
Vérifiez que le substrat est plat dans la tolérance indiquée par le fabricant de panneaux.
Prévoyez une largeur de joint qui s’adapte au mouvement prévu du panneau.
Clip caché ou attache visible
Une fixation visible peut toujours être acceptable dans les couloirs de service, les salles de stockage ou les aménagements temporaires. Dans les chambres d'hôtel, les bureaux et autres espaces publics où la surface est jugée par son apparence, un clip de montage sur panneau mural qui dissimule la fixation produit généralement un résultat plus fini. Pesez le coût des vis exposées par rapport au coût de la finition ultérieure d’une surface endommagée.
Flux de travail d'installation, de la conception à la finition
Une installation fiable dépend de la séquence. La plupart des problèmes qui apparaissent après la réalisation sont dus au fait de sauter l'étape de pose ou de fixer les panneaux avant que le support n'ait été vérifié. Les étapes ci-dessous décrivent un flux de travail général. Lorsque les instructions du fabricant du panneau diffèrent, suivez le fabricant.
Outils et matériaux
Niveau laser ou à bulle, cordeau à craie et ruban à mesurer
Percez avec les mèches adaptées au type de substrat
Maillet en caoutchouc ou bloc souple pour les panneaux d'assise sans endommager les bords
Entretoises pour les joints de dilatation prévus et garnitures correspondantes
- Marquez le tracé et les lignes de fourrures sur le mur, en commençant par le mur le plus visible.
- Fixer les clips sur le support à l'espacement prévu en vérifiant l'alignement avec un niveau.
- Insérez le premier panneau dans les clips, en appuyant sur le bord jusqu'à ce qu'il s'enclenche complètement.
- Installez les panneaux suivants dans l’ordre tout en gardant la largeur des joints constante.
- Vérifiez l'alignement horizontal et vertical à chaque parcours et enregistrez toute dérive.
- Laissez les jeux de dilatation prévus pour la pièce et terminez par les moulures.
Vérifications avant l'installation
Avant la fixation du premier clip, stockez les panneaux dans la pièce pendant au moins 48 heures afin qu'ils atteignent la température et l'humidité ambiantes. Inspectez chaque planche pour détecter tout dommage à l'arc, à la torsion et aux bords. Mettez de côté toute planche qui ne repose pas à plat sur une règle droite, car une planche pliée poussera toute la longueur hors de la ligne.
Comment le mouvement thermique façonne l’espacement des clips
Les panneaux changent de longueur à mesure que la température et l'humidité changent. Le mouvement est faible sur une seule planche, mais il s'additionne sur un long mur, et c'est la principale raison pour laquelle les joints s'ouvrent, se ferment ou se déforment. Un système de clips cachés doit permettre ce mouvement plutôt que lui résister. Deux règles pratiques sont utiles : laisser chaque panneau libre de bouger à ses extrémités et placer les clips de manière à ce que le mouvement soit absorbé au niveau des joints.
- 3 à 5mm
Plage de planification typique pour les joints de dilatation d'extrémité dans de nombreux projets d'intérieur - Environ 300mm
Référence commune d'espacement des clips, ajustée en fonction du poids et du profil du panneau - Les deux extrémités
Le mouvement doit être autorisé à chaque fin d’une longue course
Considérons un mur d'environ 3 mètres de long. Si la température ambiante augmente sensiblement pendant la journée et que les jeux d'extrémité sont trop petits, les panneaux n'ont nulle part où aller et les joints peuvent visiblement se fermer ou pousser vers l'extérieur. Le plus simple pour éviter cela est de laisser l'espace prévu, de le masquer avec une moulure adaptée, et d'éviter de fixer la dernière planche serrée contre un coin.
Principes d'espacement
Rapprochez les clips près des extrémités du panneau, là où la contrainte est la plus élevée.
Gardez chaque clip entièrement à l'intérieur de sa rainure afin que le panneau puisse glisser légèrement.
Évitez de placer un clip directement sur un joint de substrat ou un espace dans la charpente.
Conception de joints et de détails de surface
La conception commune est l'endroit où un système caché montre sa finition. Un joint étroit et régulier se lit comme une ligne délibérée, tandis que des joints inégaux attirent l’attention sur le moindre désalignement. Décidez de la largeur du joint au stade de la conception et maintenez-la cohérente sur tout le mur, afin que les coins, les cadres de porte et les lignes du plafond se rejoignent proprement.
Largeur des joints et lignes d'ombre
De nombreux designers choisissent un joint suffisamment large pour produire une ligne d’ombre douce et absorber le mouvement. La bonne largeur dépend du bord du panneau et de l'éclairage. Un éclairage latéral puissant rend les joints inégaux plus visibles, alors testez le joint sous les luminaires réels avant de confirmer la disposition.
Garnitures et terminaisons
Les coins, les plafonds et les bords du sol nécessitent des moulures qui masquent l'espace de dilatation et fournissent un arrêt net au panneau. Sélectionnez les garnitures qui correspondent à la finition du panneau et permettent au panneau de glisser dans son canal. Évitez les garnitures rigides qui verrouillent le panneau aux deux extrémités.
Un test simple : placez-vous à l’entrée de la pièce et vérifiez si une ligne de joint semble ondulée. Si tel est le cas, ajustez la disposition avant la fixation finale.
Erreurs d'installation courantes et comment les éviter
La plupart des pannes constatées sur site proviennent d'un petit groupe d'erreurs. Le tableau ci-dessous répertorie chaque erreur, le résultat habituel et l'étape de prévention qui fonctionne.
| Erreur | Résultat typique | Prévention |
|---|---|---|
| Espacement des clips trop large | Le panneau s’affaisse ou se courbe entre les clips | Suivez l'espacement prévu et vérifiez avec un trait |
| Pas d'écart de dilatation | Communes buckle in warm weather | Laissez l'espace à chaque extrémité et utilisez les garnitures assorties |
| Fourrure inégale | Panneaux rocheux et coutures ouvertes | Nivelez et aplatissez le substrat avant de fixer les clips |
| Forcer un panneau à se mettre en place | Bord cassé ou lèvre fissurée | Placez le panneau avec un bloc souple et une pression constante |
| Ignorer l'échantillon de test | Le clip s'adapte à la mauvaise rainure | Testez une planche sur place avant la commande complète |
Une habitude utile consiste à tenir un court journal pendant l’installation. L'enregistrement de l'espacement des clips, de la taille de l'espace et de la vérification du substrat pour chaque mur facilite le traçage d'un problème ultérieur et la répétition d'un bon résultat sur le projet suivant.
Où les systèmes de clips cachés fonctionnent le mieux
La fixation dissimulée convient aux projets où la surface finie est importante et où le bâtiment sera utilisé de manière intensive. Les scénarios ci-dessous montrent où le système tend à gagner sa place.
Intérieurs résidentiels
Les salons, chambres et couloirs bénéficient d’une surface propre et d’une installation silencieuse. Les propriétaires remarquent généralement la différence sur les murs caractéristiques, où le motif de joint est visible depuis le canapé ou le lit.
Hôtels et bureaux
Les espaces publics sont très utilisés, nettoyés fréquemment et inspectés de près. Prenons l’exemple d’une rénovation de bureau typique d’environ 600 mètres carrés. L'installateur a planifié l'aménagement autour des couloirs et de la réception, a utilisé des clips dissimulés sur les murs caractéristiques et a réservé les fixations visibles uniquement pour un débarras à l'arrière de la maison. Le résultat a été une diminution des réparations de surface au cours de la première année, même si les résultats varient selon chaque site.
Intérieurs de vente au détail et commerciaux
Les espaces de vente au détail changent souvent. Les systèmes cachés permettent de retirer et de remettre en place les panneaux, ce qui est utile lorsqu'un magasin rafraîchit son apparence sans démolition complète.
Nettoyage et soins de longue durée
Un système dissimulé nécessite peu d’entretien de routine, mais quelques habitudes maintiennent la surface uniforme pendant des années.
Époussetez avec un chiffon doux ou une vadrouille en microfibre plutôt qu'avec des tampons abrasifs.
Utilisez un nettoyant doux et neutre et essuyez avec un chiffon humide afin qu'aucun résidu ne s'accumule dans les joints.
Inspectez les lignes de joint deux fois par an pour détecter toute ouverture ou soulèvement sur les bords.
Empêchez les meubles lourds d'appuyer contre un seul panneau pendant de longues périodes.
Si un panneau doit être remplacé, conservez les cartes de rechange du même lot et notez les positions des clips. Les lots correspondants réduisent les variations de couleur et un enregistrement clair rend la réparation plus rapide et moins perturbatrice.
Liste de contrôle de sourcing pour les acheteurs de projets
Les acheteurs qui comparent les fournisseurs constatent souvent que les spécifications constituent le moyen le plus clair de distinguer une offre solide d’une offre risquée. La liste de contrôle ci-dessous peut être utilisée dans une demande de devis ou lors d’une revue technique.
- Demandez les dimensions du clip, la qualité du matériau et un dessin montrant comment le clip s'adapte à la rainure ou à la lèvre.
- Demandez un jeu d'échantillons et testez-le sur une carte du même lot de production que la commande planifiée.
- Confirmez que le type de panneau et le type de clip sont compatibles, pas seulement la largeur du panneau.
- Vérifiez l'emballage, l'étiquetage et le nombre de clips par carton pour planifier la logistique du chantier.
- Demandez si la taille du clip ou le profil du panneau peuvent être ajustés pour votre projet et combien de temps cela prend.
- Convenez par écrit des tolérances concernant la planéité du support et la largeur des joints.
Les acheteurs en gros doivent également confirmer les délais de livraison pour les commandes répétées, car une inadéquation entre les lots de clips peut interrompre une longue installation.
Foire aux questions
Q1 : Quels panneaux muraux peuvent être fixés avec un clip de montage de panneau mural caché en acier inoxydable ?
Il est conçu pour les panneaux muraux en PVC, les panneaux muraux WPC, les panneaux décoratifs composites et autres systèmes muraux à fixation dissimulée avec un profil de bord compatible. Confirmez l'ajustement de la rainure ou de la lèvre avec un échantillon avant de commander.
Q2 : Quelle est la taille de référence de ce type de clip ?
La taille de référence est d'environ 38 sur 48 mm. Les dimensions finales doivent être vérifiées par rapport au profil du panneau et à la profondeur du substrat.
Q3 : L’espacement des clips peut-il être ajusté pendant l’installation ?
Oui. L'espacement et la position sont normalement définis à partir de la disposition des panneaux et des conditions de cadrage, et de petits ajustements sont courants au cours des premiers rangs.
Q4 : Les clips en acier inoxydable sont-ils meilleurs que les clips en plastique ?
L'acier inoxydable offre une meilleure rigidité et résistance à la corrosion dans les espaces humides ou très fréquentés. Le plastique peut suffire pour des travaux résidentiels légers, temporaires ou à faible humidité.
Q5 : Quel espace de dilatation doit être laissé aux extrémités des panneaux ?
Les valeurs de planification se situent souvent entre 3 et 5 mm, mais les conseils du fabricant de panneaux et les conditions ambiantes doivent toujours être prioritaires.
Q6 : Un seul panneau peut-il être remplacé sans retirer tout le mur ?
Dans de nombreux systèmes, un seul panneau peut être libéré et réinstallé, mais cela dépend du profil du panneau et de la manière dont les panneaux adjacents sont verrouillés. Testez d’abord la procédure sur un échantillon de section.
Conclusion : Spécifiez le système de fixation avec le panneau
Un système de fixation caché n’est efficace que dans la mesure où il est adapté au panneau, au substrat et à l’environnement. Vérifier la compatibilité avec les panneaux PVC, WPC ou composites, planifier l'espacement pour le mouvement thermique et concevoir soigneusement les joints sont les étapes qui protègent le mur fini pendant des années. Travaillez sur la disposition et vérifiez les échantillons avant que le premier panneau ne soit fixé, et la surface reflétera ce soin.
Pour un projet qui a besoin d'un clip de fixation dissimulé , examinez les détails du produit, puis partagez votre profil de panneau et les conditions du site lorsque vous demandez un devis afin que la correspondance puisse être vérifiée avant de commander.
